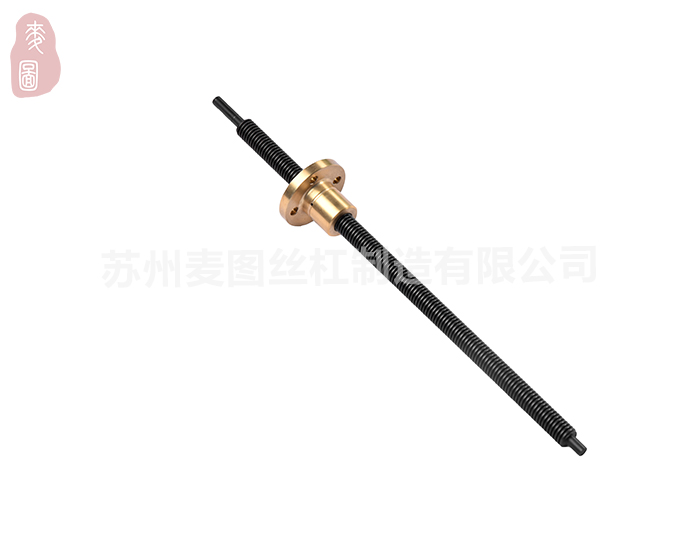

产品图片

梯形丝杠规格表-公制

产品描述

Product description

公称直径	导程	螺距	头数	左旋规格	螺纹高度	外径		中径		底径		最大加工直径	传动效率（%）
公称直径	导程	螺距	头数	左旋规格	螺纹高度	最大	最小	最大	最小	最大	最小	最大加工直径	塑料螺母	青铜螺母
4	1	1	1		0.71	4.71	-	-	-	3.29	-	3	38	27
4	2	1	2		0.5	4.2	-	-	-	3.2	-	3	56	43
5	5	1.25	4		0.9	5.4	-	-	-	3.6	-	3	70	58
	10	2.5	6		0.71	5.71	-	-	-	4.29	-	4	76	65
	15	2.5	16		0.71	4.71	-	-	-	3.29	-	3	76	64
	20	1.25	1		0.5	6	-	-	-	5	-	5	77	64
6	1	1	1		0.71	6	-	-	-	4.58	-	4	32	22
	1.5	1.5	1		1	6	-	-	-	4	-	4	42	31
	2	2	2		1.015	6	-	-	-	3.97	-	3	49	37
	3	1.5	2		0.95	6	-	-	-	4.1	-	4	58	46
	5	2.5	4		0.99	6	-	-	-	4.02	-	4	68	56
	9	2.25	4		0.99	6	-	-	-	4.02	-	4	76	64
	10	2.5	4		1.015	6	-	-	-	3.97	-	3	77	66
	18	4.5	20		0.99	6	-	-	-	4.02	-	4	77	64
	25	1.25	1		0.55	7.4	-	-	-	6.3	-	6	25	64
8	1	1	1	√	0.5	8	-	-	-	7	-	7	34	17
	1.5	1.5	1		0.9	8	7.85	7.183	7.013	6.2	6.1	6	42	24
	2	2	2		1.25	8	-	-	-	5.5	-	5	58	30
	4	2	4		1.25	8	-	-	-	5.5	-	5	74	45
	10	2.5	4		1.35	8.2	-	-	-	5.5	-	5	75	62
	12	3	6		1.2	8	-	-	-	5.6	-	5	77	64
	15	2.5	6		1.35	8.2	-	-	-	5.5	-	5	77	66
	24	4	24		1.2	8	-	-	-	5.6	-	5	76	64
	30	1.25	5		0.55	8.6	-	-	-	7.5	-	7	77	64
10	1	1	1		0.56	8.9	-	-	-	8.88	-	5	21	14
	1.4	1.4	1		0.915	10	-	-	-	7.7	-	8	28	20
	1.5	1.5	1		0.9	9.53	9.85	9.18	9.01	8.2	9.1	7	29	20
	2	2	1		1.25	10	9.82	8.929	8.739	7.5	7.3	8	36	25
	3	3	1		1.75	10	9.8	8.415	8.191	5.84	6.3	7	47	35
	3	1.5	2		0.805	10	-	-	-	7.92	-	5	45	33
	4	2	2		2.25	9.53	9.82	8.929	8.716	7.5	7.3	7	55	42
	5	2.5	2		1.385	10	-	-	-	6.76	-	7	59	46
	6	1.5	4		0.9	9.53	-	-	-	7.9	-	6	61	48
	10	2.5	4		1.45	10	-	-	-	7.23	-	7	71	59
	10	1.25	8		1.45	10	-	-	-	9.2	-	7	70	58
	12	3	4		0.8	10	-	-	-	7.1	-	8	73	62
	15	3	5		1.44	10	-	-	-	7.1	-	7	75	64
	20	2.5	8		0.6	10	-	-	-	9.4	-	7	77	66
	25	2.5	10		1.3	10	-	-	-	6.65	-	8	77	65
	35	1.25	28		1.41	9.53	-	-	-	8.9	-	6	76	70
	50	5	10		2	10.1	-	-	-	7.4	-	8	71	55
12	2	2	1		1.21	12	11.82	10.93	8.94	9.58	9.3	8	31	22
	2.5	2.5	1		1.485	12.7	-	-	-	9.73	-	9	35	25
	3	3	1		1.75	12	11.76	10.42	10.19	8.5	8.3	8	41	30
	4	2	2		1.33	12	-		-	9.34	-	9	47	35
	5	2.5	2		1.55	12	-	-	-	8.9	-	8	53	41
	6	3	2		1.75	12	11.76	10.42	10.16	8.5	8.3	8	58	45
	9	3	3		1.92	12	-	-	-	8.16	-	8	66	54
	10	2.5	4		1.715	12.62	-	-	-	9.19	-	9	67	55
	15	3	5		1.5	12.2	-	-	-	9.2	-	9	73	62
	15	2.5	6		1.65	12	-	-	-	8.7	-	8	74	62
	16	3.2	5		1.6	12.7	-	-	-	9.5	-	9	73	62
	18	3	6		1.5	12	-	-	-	9	-	9	75	64
	25	5	5		1.95	11.9	-	-	-	8	-	8	77	66
	25	2.5	10		1.4	12	-	-	-	9.2	-	9	77	66
	45	3	15		1.2	12	-	-	-	9.6	-	9	76	62
	45	1.25	36		0.7	12.8	-	-	-	11.4	-	11	76	64

公称直径	导程	螺距	头数	左旋规格	螺纹高度	外径		中径		底径		最大加工直径	传动效率（%）
公称直径	导程	螺距	头数	左旋规格	螺纹高度	最大	最小	最大	最小	最大	最小	最大加工直径	塑料螺母	青铜螺母
14	2	2	1		1.25	14	13.82	12.93	12.73	11.5	11.3	11	28	19
	3	3	1	√	1.75	14	13.76	12.42	12.19	10.5	10.3	10	37	27
	4	4	1		2.25	14	13.8	11.9	11.64	9.5	9.3	9	45	33
	6	3	2		1.75	14	13.76	12.42	12.16	10.5	10.3	10	54	41
	8	4	2		2.15	14	-	-	-	9.7	-	9	61	48
	10	2.5	4		1.625	13.62	-	-	-	10.37	-	10	65	53
	12	4	3		2.15	14	-	-	-	9.7	-	9	68	56
	18	3	6		1.45	14.3	-	-	-	11.4	-	11	73	62
	30	5	6		1.9	13.9	-	-	-	10.1	-	10	77	66
16	2	2	1		1.25	16	15.82	14.93	14.73	13.5	13.3	13	25	17
	3	3	1	√	1.5	16	-	-	-	13	-	13	34	24
	4	4	1		2.25	16	15.7	13.91	-13.64	11.5	11.3	11	41	30
	5	2.5	2		1.9	16	-	-	-	12.2	-	12	46	34
	8	4	2		2.25	16	15.7	13.91	13.61	11.5	11.3	11	58	45
	16	4	4		2.25	16	-	-	-	11.5	-	11	71	59
	16	2.29	7		1.7	16	-	-	-	12.6	-	12	70	58
	21	3	7		1.45	16.5	-	-	-	13.6	-	13	73	62
	25	5	5		2.25	16	-	-	-	11.5	-	11	76	64
	35	5	7		1.9	15.9	-	-	-	12.1	-	12	77	66
	90	5	18		1.35	17	-	-	-	14.3	-	14	71	55
18	2	2	1		1.25	18	17.82	16.93	16.73	15.5	15.3	15	23	15
	4	4	1	√	2.25	18	17.7	15.91	15.64	13.5	13.3	13	38	27
	8	4	2		2.25	18	17.7	15.91	15.61	13.5	13.3	13	54	42
	16	4	4		1.85	18	-	-	-	14.3	-	14	68	56
	18	4.5	4		1.8	18	-	-	-	14.4	-	14	70	58
	24	3	8		1.5	18.7	-	-	-	15.7	-	15	73	62
	40	5	8		1.9	17.9	-	-	-	14.1	-	14	77	66
	60	6	10		2.05	18	-	-	-	13.9	-	13	76	64
	100	5	20		1.3	18.8	-	-	-	16.2	-	16	71	55
20	2	2	1		1.25	20	19.82	18.93	18.73	17.5	17.3	17	21	14
	4	4	1	√	2.25	20	19.7	17.91	17.64	15.5	15.3	15	35	25
	8	4	2		2.25	20	19.7-	17.91	17.61	15.5	15.3	15	52	39
	12	3	4		2.1	20	-	-	-	15.8	-	15	61	48
	16	4	4		2.5	20	-	-	-	15	-	15	67	55
	18	6	3		3.17	20	-	-	-	13.66	-	13	69	57
	20	4	5		2.5	20	-	-	-	15	-	15	70	59
	45	5	9		1.95	20	-	-	-	16.1	-	16	77	66
22	3	3	1		1.75	22	21.76	20.41	20.19	18.5	18.3	18	27	18
	4	4	1		2.35	22	-	-	-	17.3	-	17	33	23
	5	5	1	√	2.75	22	21.67	19.39	19.11	16.5	16.3	16	39	28
	6	2	3		0.955	21.54	-	-	-	19.63	-	19	41	30
	8	4	2		2.25	22	21.7	19.9	19.61	17.5	17.3	17	40	37
	10	5	2		2.75	22	-	-	-	16.5	-	16	55	43
	10	2.5	4		1.715	22.23	21.67	19.39	19.08	18.82	16.3	18	54	41
	16	4	4		1.715	22.23	-	-	-	18.82	-	18	64	51
	20	4	5		1.85	22	-	-	-	18.3	-	18	68	56
	24	4	6		1.715	22.23	-	-	-	18.82	-	18	71	59
	50	5	10		1.95	22	-	-	-	18.1	-	18	77	66
24	3	3	1		1.75	24	23.76	22.41	22.17	20.5	20.3	20	25	17
	5	5	1		2.75	24	23.76	21.39	21.09	18.5	18.3	18	36	26
	10	5	2		2.75	24	23.76	21.39	21.06	18.5	-	18	53	64
	40	5	8		2.25	24.3	-	-	-	19.8	-	19	76	66
	55	5	11		1.95	24	-	-	-	20.1	22.3	20	77	16

公称直径	导程	螺距	头数	左旋规格	螺纹高度	外径		中径		底径		最大加工直径	传动效率（%）
公称直径	导程	螺距	头数	左旋规格	螺纹高度	最大	最小	最大	最小	最大	最小	最大加工直径	塑料螺母	青铜螺母
26	3	3	1		1.75	26	25.76	24.41	24.17	22.5	20.3	22	23	24
	5	5	1		2.75	26	25.67	23.39	23.09	20.5	17.3	20	34	35
	8	8	1		4.5	26	25.5	21.87	21.49	17	16.4	17	47	33
	8	4			2.25	26	25.5	21.87	21.49	17	20.3	16	45	38
	10	5	2		2.75	26	25.67	23.39	23.06	20.5	-	20	51	45
	16	4	4		2.1	26	-	-	-	21.8	-	21	60	52
	20	4	5		1.63	26.63	-	-	-	23.37	-	23	64	56
	24	4	6		1.85	26	-	-	-	22.3	-	22	68	65
	50	5	10		1.63	26.63	-	-	-	23.37	-	23	76	66
	60	5	12		1.9	26	-	-	-	22.2	-	22	77	66
	75	5	15		1.63	26.63	-	-	-	23.37	-	23	77	64
28	3	3	1		1.75	28	27.76	26.41	26.17	24.5	22.3	24	22	23
	5	5	1	√	2.75	28	27.67	25.39	25.09	22.5	18.6	22	33	33
	8	8	1		4.5	28	27.5	23.87	23.49	19	22.3	18	45	37
	10	5	2		2.75	28	27.67	25.39	25.06	22.5	-	22	49	66
	65	4.3	15		1.9	28	-	-	-	24.2	26.2	24	77	14
30	3	3	1		1.75	30	29.76	28.41	28.17	26.5	22.7	26	21	25
	6	6	1		3.5	30	29.63	26.88	26.55	23	18.6	22	36	37
	10	10	1		5.5	30	29.47	24.85	24.45	19	22.7	19	49	39
	12	6	2		3.5	30	29.63	26.88	26.51	23	-	22	52	50
	28	4	7		1.75	30	-		-	26.5	-	26	68	64
	50	5	10		2.25	29.8	-	-	-	25.3	-	25	76	66
	70	5	14		1.9	30	-		-	26.2	28.2	26	77	13
32	3	3	1		1.75	32	31.76	30.5	30.25	28.5	26.2	28	20	20
	5	5	1		2.75	32	31.67	29.39	29.09	26.5	25.2	26	29	24
	6	6	1	√	3.5	32	31.63	28.88	28.55	25	23.56	25	34	38
	12	6	2		3.5	32	31.63	28.88	28.51	25	-	23	50	48
	20	4	5		2.1	32	-	-	-	27.9	-	27	61	56
	75	5	15		1.9	32	-		-	28.2	-	28	77	66
36	6	6	1		3.5	36	35.63	32.88	32.55	29	-	28	31	22
	12	6	2		3.5	36	35.63	32.88	32.51	29	28.7	28	47	35
	200	5	40		1.3	36	-	-	-	33.4	-	33	71	55
40	7	7	1	√	4	40	39.58	36.38	36.02	32	31.6	31	32	22
40	14	7	2		4	40	39.58	36.38	38.98	32	31.6	31	48	36
44	7	7	1		4	44	43.58	40.38	40.02	36	35.6	35	30	21
	12	12	1		6.5	44	43.4	37.84	37.42	31	30.6	30	44	32
	14	7	2		4	44	43.58	40.38	39.98	36	35.6	35	46	34
50	8	8	1	√	4.5	50	49.55	45.87	45.47	41	40.5	40	30	21
50	12	12	1		6.5	50	49.4	43.84	43.37	37	36.5	36	40	29
55	9	9	1		5	55	54.5	50.36	49.94	45	44.5	44	31	21
55	14	14	1		8	55	54.33	47.92	47.32	39	38.5	38	42	30
60	9	9	1		5	60	59.5	55.36	54.94	50	49.5	49	29	20
60	14	14	1		8	60	59.33	52.92	52.32	44	43.5	43	39	28
70	10	10	1		5.5	70	59.5	64.85	64.43	59	58.5	58	27	19
70	16	16	1		9	70	59.33	61.81	61.28	52	51.5	51	39	28
80	10	10	1		5.5	80	69.47	74.85	74.43	69	68.5	68	25	17
80	16	16	1		9	80	69.29	71.81	71.28	62	61.5	61	35	25
90	12	12	1		6.5	90	79.47	83.84	83.37	77	76.5	76	26	18
90	18	18	1		10	90	79.29	80.8	80.24	70	69.1	69	35	25
100	12	12	1		6.5	100	99.4	93.84	93.34	87	86.22	86	24	16
	16	10	1		9	100	99.29	91.91	91.25	82	78.71	78	30	21
	20	20	1		11	100	99.15	89.79	89.19	78	77.04	77	35	25
120	14	14	1		8	120	119.3	112.8	112.3	104	103.2	100	23	16
	16	16	1		9	120	119.3	111.8	111.3	102	98.71	98	26	18
	22	22	1		12	120	119.1	108.8	108.2	96	94.99	94	33	23
