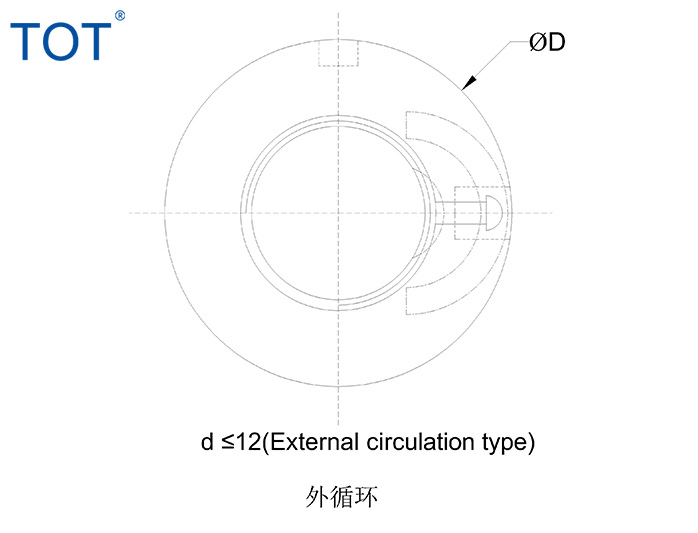

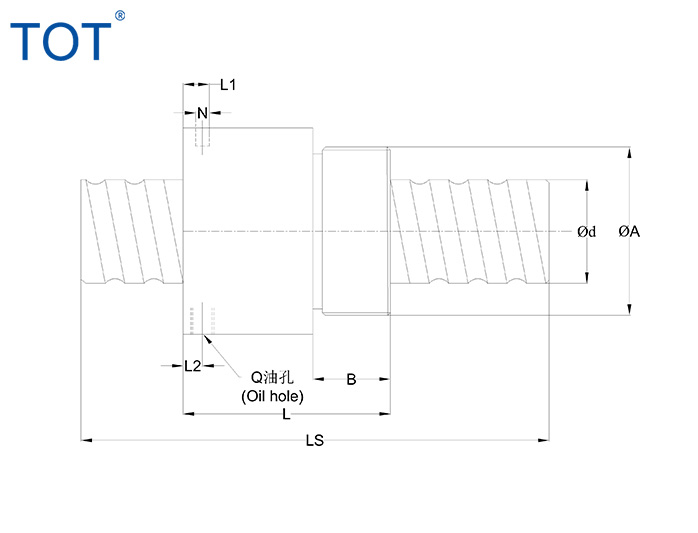

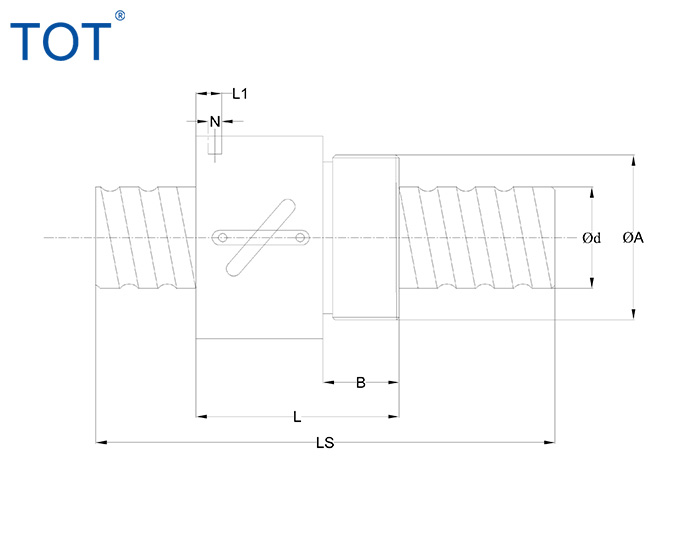

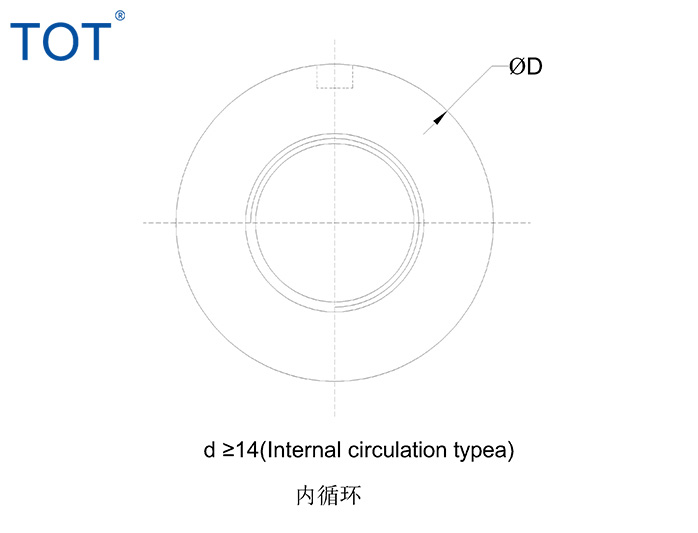

BSH 转造级系列规格尺寸表(单位 : mm) |
|||||||||||||||
|
型号 |
轴径 |
导程 |
珠径 |
螺母尺寸 |
动额定负荷 Ca |
静额定负荷 |
刚性 kgf/μm |
||||||||
|
D |
A |
B |
L |
L1 |
N |
L2 |
Q |
n |
|||||||
|
BSHR0082.5-2.5 |
8 |
2.5 |
1.2 |
17.5 |
M15x1P |
7.5 |
23.5 |
10 |
3 |
－ |
－ |
2.5x1 |
189 |
381 |
11 |
|
BSHR01002-3.5 |
10 |
2 |
1.2 |
19.5 |
M17x1P |
7.5 |
22 |
3 |
3.2 |
－ |
－ |
3.5x1 |
277 |
664 |
17 |
|
BSHR01004-2.5 |
|
4 |
2 |
25 |
M20x1P |
10 |
34 |
3 |
3 |
－ |
－ |
2.5x1 |
400 |
754 |
14 |
|
BSHR01204-3.5 |
12 |
4 |
2.5 |
25.5 |
M20x1P |
10 |
34 |
13 |
3 |
－ |
－ |
3.5x1 |
804 |
1649 |
23 |
|
BSHR01205-3.5 |
|
5 |
2.5 |
25.5 |
M20x1P |
10 |
39 |
16.25 |
3 |
－ |
－ |
3.5x1 |
801 |
1644 |
24 |
|
BSHR01404-3 |
14 |
4 |
2.5 |
32.1 |
M25x1.5P |
10 |
35 |
11 |
3 |
－ |
－ |
1x3 |
748 |
1609 |
26 |
|
BSHR01604-3 |
16 |
4 |
2.381 |
29 |
M22x1.5P |
8 |
32 |
4 |
3.2 |
－ |
－ |
1x3 |
759 |
1804 |
24 |
|
BSHR01605-3 |
|
5 |
3.175 |
32.5 |
M26x1.5P |
12 |
42 |
19.25 |
3 |
－ |
－ |
1x3 |
1077 |
2289 |
25 |
|
BSHR01610-2 |
|
10 |
3.175 |
32 |
M26x1.5P |
12 |
50 |
3 |
4 |
3 |
M4 |
1x2 |
779 |
1601 |
14 |
|
BSHR02005-3 |
20 |
5 |
3.175 |
38 |
M35x1.5P |
15 |
45 |
20.3 |
3 |
－ |
－ |
1x3 |
1211 |
2906 |
30 |
|
BSHR02505-4 |
25 |
5 |
3.175 |
43 |
M40x1.5P |
19 |
69 |
32.11 |
3 |
8 |
M6 |
1x4 |
1724 |
4904 |
37 |
|
BSHR02510-4 |
|
10 |
4.762 |
43 |
M40x1.5P |
19 |
84 |
8 |
6 |
8 |
M6 |
1x4 |
2954 |
7295 |
41 |
|
※ 外径Ø8~Ø16 螺母标准品无附刮刷器。 |
|||||||||||||||
